Einleitung
Das Halterungssystem ist das Grundgerüst der WeatherLox Wetterstation. Es besteht aus Aluminiumrohren mit 25 mm Durchmesser, die über Rohrverbinder (2-, 3- und 4-Wege) zu einem Mast mit Auslegern zusammengesteckt werden. Die Steuerung und die einzelnen Sensormodule werden mit Gelenkrohrschellen an den Rohren befestigt. Lamellenstopfen verschließen die offenen Rohrenden.

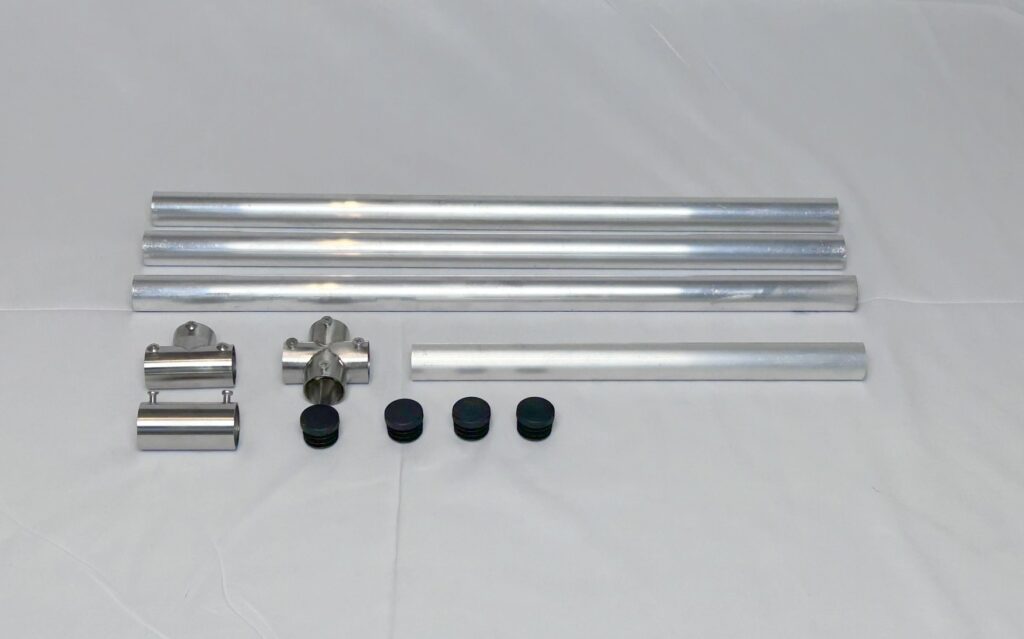

Materialliste
Als Bausatz verfügbar
Alle notwendigen Komponenten dieser Bauanleitung sind auch als Komplettbausatz verfügbar! Der Bausatz enthält dabei alle Einzelkomponenten (außer Klebstoffe, Lötmaterial, etc.) – inklusive notwendiger Platinen und 3D-Druckteile. Mit dem Erwerb unterstützt Du uns zudem bei der Weiterentwicklung der DIY-Wetterstation.
Bausatz anfragen ›| Anzahl | Bauteil | Bezug |
|---|---|---|
| 1 Stk. | Rohrverbinder 3-Wege, für Ø 25 mm | Ali Express / Amazon |
| 1 Stk. | Rohrverbinder 4-Wege, für Ø 25 mm | Ali Express / Amazon |
| 1 Stk. | Rohrverbinder 2-Wege, für Ø 25 mm | Ali Express / Amazon |
| 3 Stk. | Aluminiumrohr Ø 25×1 mm, Länge 500 mm | Ali Express / Amazon / Baumarkt |
| 1 Stk. | Aluminiumrohr Ø 25×1 mm, Länge 300 mm | Ali Express / Amazon / Baumarkt |
| 4 Stk. | Lamellenstopfen für Ø 25 mm | Ali Express / Amazon / Baumarkt |
Benötigtes Werkzeug und Verbrauchsmaterial
- Kreuzschlitz-Schraubendreher
- Metallsäge (fein)
- Metallfeile (fein)
Montageanleitung
Zwei der drei 50 cm Rohre werden genau mittig mit einer Metallsäge durchgetrennt, so dass insgesamt vier 25 cm Enden entstehen. Die Enden werden mit der Feile entgratet. Zwei 25 cm Rohre werden in 3-Wege-Adapterstück gesteckt und verschraubt, zwei werden am 4-Wege-Adapterstück montiert und verschraubt.
Das 3-Wege-Adapterstück und das 4-Wege-Adapterstück werden mit dem 30 cm langen Rohr verbunden und verschraubt. Die offenen Enden werden mit den Lamellenstopfen verschlossen. Das dritte 50 cm Rohr wird an den freien Platz des 4-Wege-Adapterstücks montiert. Das 2-Wege Adapterstück kann genutzt werden, um das gesamte Halterungssystem auf einem vorhandenen Mast zu montieren oder weiter zu verlängern.

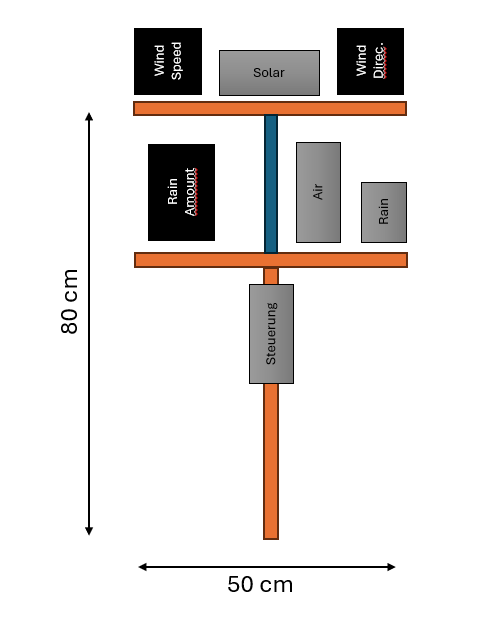

Die einzelnen Sensoren werden wie folgt auf dem Halterungssystem platziert:
Fertig!
