Einleitung
Ein digitaler Regensensor erkennt Feuchtigkeit auf einer leitfähigen Oberfläche. Er kann damit zwar erkennen, ob es regnet (oder schneit), aber nicht die Regenmenge bestimmen – dafür gibt es den Regenmengenmesser. Trotzdem ist er sehr nützlich: Er ist deutlich empfindlicher als ein Regenmengenmesser und erkennt einsetzenden Regen viel früher. Damit lassen sich Markisen, Dachfenster usw. zuverlässiger schützen, und auch die Regendauer lässt sich genau bestimmen.
Wichtig ist eine beheizte Oberfläche: Im Herbst kann sich sonst Tau auf dem Sensor niederschlagen und Fehlauslösungen verursachen. Die Heizung verhindert das und ermöglicht zugleich die Erkennung von Schnee im Winter.
Verfügbare Messwerte
| Variable | Einheit | Quelle | Beschreibung |
|---|---|---|---|
| rainstate | 0/1 | Messung | Regenstatus (Regen/Schnee erkannt) |
Verwendeter Sensor
Wir verwenden einen weit verbreiteten Regen-/Schneesensor (Renke/ComWinTop) mit potentialfreiem Relais-Ausgang (Schließer) und beheizter Oberfläche. Die Heizung schaltet bei niedrigen Temperaturen automatisch ein (laut Datenblatt unter ca. 15 °C) und wirkt so Tau und Vereisung entgegen. Eine spezielle Wechselstrom-Messung verhindert die Oxidation der Sensorfläche und sorgt für dauerhafte Empfindlichkeit. Das Gehäuse ist nach IP68 geschützt.
Datenblatt
Achtung! Von diesem Sensor sind mehrere Varianten im Umlauf – die Kabelbelegung unterscheidet sich häufig von der im Datenblatt!
Spezifikation
- Messprinzip: qualitative Regen-/Schnee-Erkennung (Regen ja/nein)
- Ausgang: potentialfreies Relais (Schließer); zusätzl. RS485/Modbus-RTU
- Relais-Belastbarkeit: 250 V AC 1 A / 30 V DC 1 A
- Ansprechzeit: ≤ 0,5 s
- Heizung: aktiv unter ca. 15 °C, max. 40 °C
- Versorgungsspannung: DC 10–30 V
- Leistungsaufnahme: 0,4 W (mit Heizung 2,4 W)
- Schutzart: IP68
- Arbeits-/Lagertemperatur: −40 … +80 °C
- Maße: Grundplatte 89 × 60 mm, Höhe 38 mm

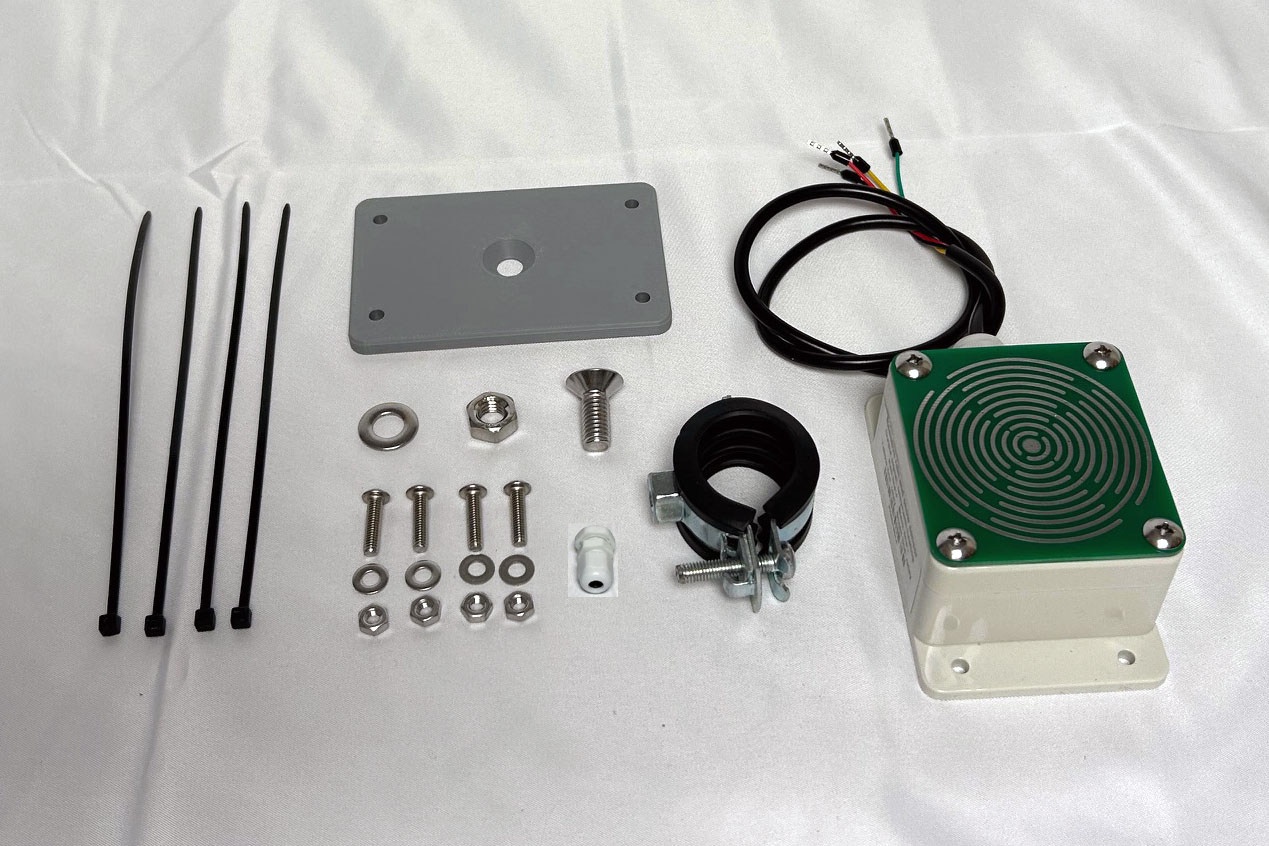

Materialliste
Als Bausatz verfügbar
Alle notwendigen Komponenten dieser Bauanleitung sind auch als Komplettbausatz verfügbar! Der Bausatz enthält dabei alle Einzelkomponenten (außer Klebstoffe, Lötmaterial, etc.) – inklusive notwendiger Platinen und 3D-Druckteile. Mit dem Erwerb unterstützt Du uns zudem bei der Weiterentwicklung der DIY-Wetterstation.
Hier geht’s zum Shop ›| Anzahl | Bauteil | Bezug |
|---|---|---|
| 1 Stk. | Regen-/Schneesensor mit Relais (Schließer) & Heizung (Renke RS-YUX-R01-H o. ä.) | Ali Express / Amazon |
| 4 Stk. | Edelstahl Sechskantmutter M4 | Ali Express / Amazon / Baumarkt |
| 3 Stk. | Edelstahl Sechskantmutter M8 | Ali Express / Amazon / Baumarkt |
| 4 Stk. | Edelstahl Senkkopfschraube DIN7991, M4×20mm | Ali Express / Amazon / Baumarkt |
| 1 Stk. | Edelstahl Senkkopfschraube DIN7991, M8×20mm | Ali Express / Amazon / Baumarkt |
| 4 Stk. | Edelstahl Unterlegscheibe M4×9×0,8mm | Ali Express / Amazon / Baumarkt |
| 1 Stk. | Edelstahl Unterlegscheibe M8×16×1,5mm | Ali Express / Amazon / Baumarkt |
| 1 Stk. | Kabeleinführung IP68, PG07 (M12) | Ali Express / Amazon |
| 1 Stk. | Gelenkrohrschelle, 25–28mm / 3/4″ | Ali Express / Amazon / Baumarkt |
| 4 Stk. | Kabelbinder 3×150mm, UV-beständig | Ali Express / Amazon / Baumarkt |
3D-Druck-Teile und Platine

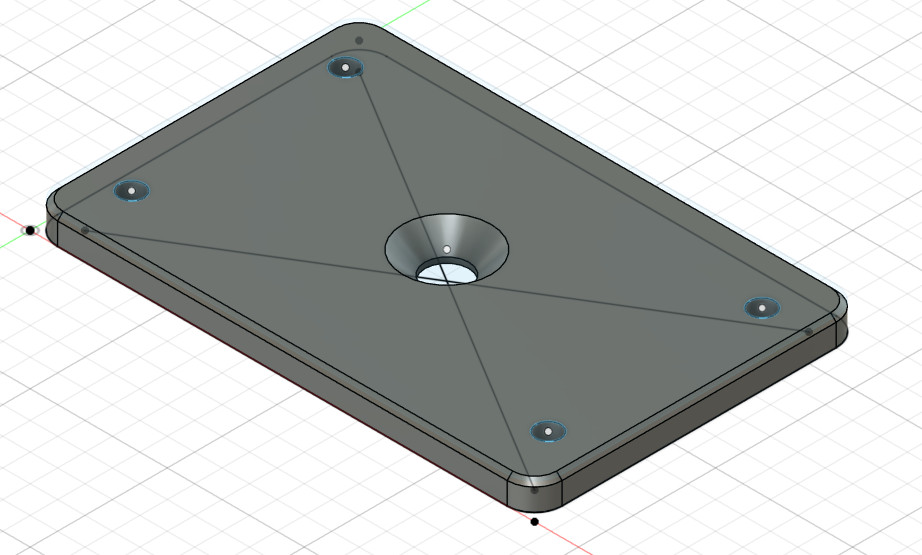

Der Regensensor wird über einen 3D-gedruckten Adapter am Halterungssystem befestigt. Der Adapter nimmt das Sensorgehäuse auf und wird per Gelenkrohrschelle am Mast fixiert.
Die 3D-Druckfiles können hier heruntergeladen werden: https://github.com/mschlenstedt/WeatherLox/tree/main/case/weatherlox-rain
Benötigtes Werkzeug und Verbrauchsmaterial
- Innensechskant- und Schraubenschlüssel (M4, M8)
- Eventuell Holzbohrer 4 oder 5 mm
Montageanleitung
Erst die Steuerungseinheit montieren
Diese Anleitung setzt voraus, dass ihr eine bereits lauffähige Steuerungseinheit habt! Beginnt also ggf. mit der Steuerungseinheit, bevor ihr dieses Sensormodul zusammenbaut.
Zunächst wird die Rohrschelle am 3-D-Druck-Adapter befestigt. Dazu die M8 Schraube mittig durch den Adapter führen und von unten mit Unterlegscheibe und Mutter sichern. An der Schraube wird dann die Rohrschelle befestigt.
Dann wird der Sensor mit den M4-Schrauben am Adapter befestigt. Wenn die Schraubenlöcher am Sensor zu eng/klein sind, müssen diese mit einem 4er (oder 5er) Holzbohrer noch etwas erweitert werden. Der Sensor wird dann mit den 4 Schrauben am Adapter befestigt und von unten mit Unterlegscheibe und Gegenmutter gesichert.

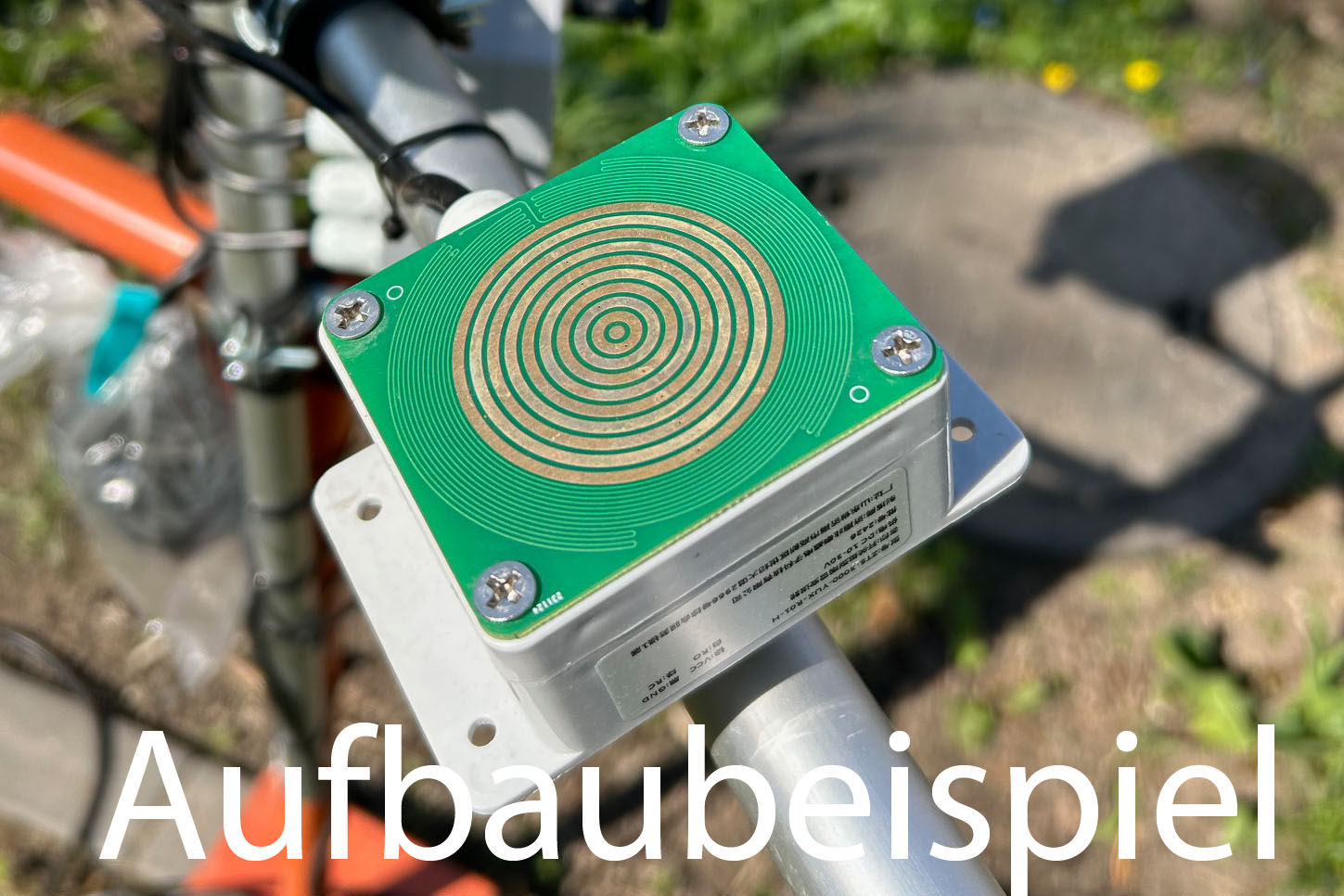

Der Sensor wird mit 15° Neigung montiert (damit Wasser ablaufen kann).

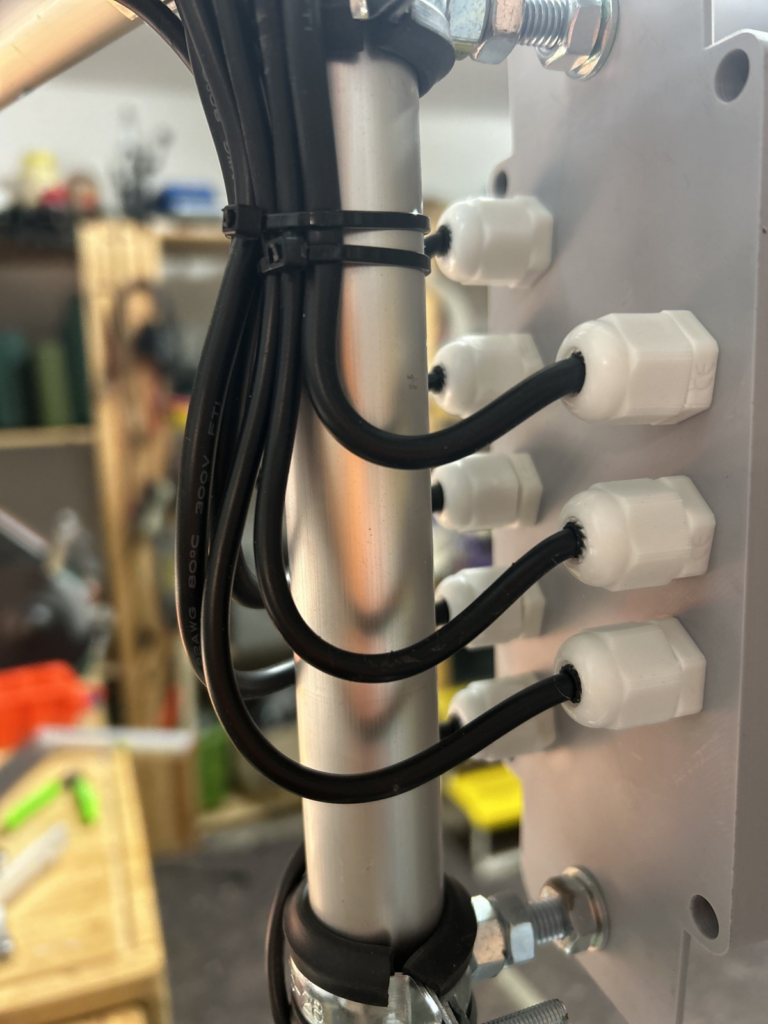

Das Kabel wird nun sauber nach unten zur Steuerungseinheit verlegt (Hinweis: Die Kabel sollten erst mit Kabelbinder fixiert werden, wenn die Montage der gesamten Wetterstation abgeschlossen ist – so lassen sich Kabel bündeln). Das Kabel wird mit einem Bogen nach unten in die Steuerungseinheit eingeführt. So ist sichergestellt, dass Tropfwasser, welches sich am Kabel sammelt, von der Kabeldurchführung weg geleitet wird. Das Kabel wird entsprechend gekürzt und im Inneren ca. 10 cm abisoliert. So bleibt genügend Reserve zur Verlegung.

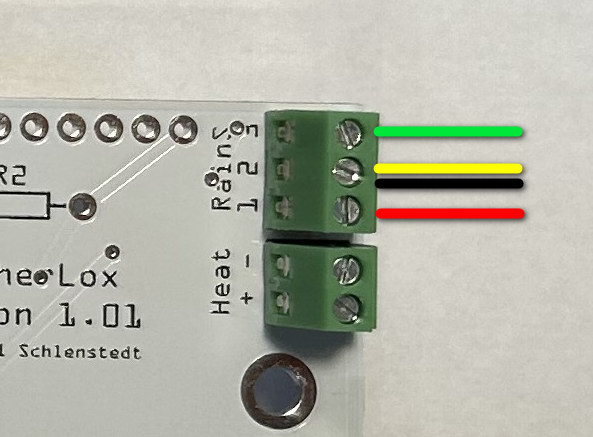

Anschließend wird das Kabel an der Steuerungseinheit an den Klemmen mit der Bezeichnung „RainS“ angeklemmt. Vorher die Steuereinheit vom Strom trennen!
- RainS1: Rot
- RainS2: Schwarz und Gelb
- RainS3: Grün
Die Steuerung kann nun wieder mit Strom versorgt werden. Es muss nun nochmals kontrolliert werden, ob entsprechende Messwerte im Tab Devices angezeigt werden. Dazu den Regensensor leicht befeuchten, man muss das „Klacken“ des Relais hören und der Eingang Nr. XX muss auf EIN gehen. Wenn die Funktionsprobe abgeschlossen ist, ist die Montage schon fertig!
