Einleitung
Das Blitz Sensor Modul detektiert Gewitterblitze in einem Umkreis von bis zu 40 Kilometern und wurde für den Einsatz in Wetterstationen, Sportausrüstungen und Mobilgeräten konzipiert. Darüber hinaus gibt der verbaute Sensor die geschätzte Entfernung zu einer Gewitterfront an. Er erfasst sowohl Blitze zwischen Wolken als auch solche von einer Wolke zum Boden. Ein integrierter Algorithmus unterdrückt dabei nicht natürliche Störungen weitestgehend.
Der Aufstellungsort des Sensors sollte jedoch in möglichst großer Entfernung zu elektromagnetischen Störungen erfolgen – also z. B. nicht in der Nähe von PV Anlagen.
Verfügbare Messwerte
Mit dem Blitz Sensor Modul stehen an der Wetterstation folgende Werte zur Verfügung:
| Variable | Einheit | Quelle | Beschreibung |
|---|---|---|---|
| lightning_time | – | Messung | Zeitpunkt des letzten Blitzereignisses |
| lightning_daily | – | Messung | Anzahl Blitzereignisse akt. Tag |
| lightning | km | Messung | Entfernung des letzten Blitzereignisses |
Verwendeter Sensor
Die Wetterstation verwendet als Sensor den bekannten Sensor AS3935. Er kann alle 3 Messgrößen erfassen und ist sehr weit verbreitet. Hersteller des Sensors ist die Austriamicrosystems AG aus Österreich.
Datenblatt
Spezifikation
- Allgemein:
- Betriebsspannung: 2.4V to 5.5V
- Entfernung
- Bis max. 40km, Auflösung bis 1 km in 14 Schritten
Materialliste
Als Bausatz verfügbar
Alle notwendigen Komponenten dieser Bauanleitung sind auch als Komplettbausatz verfügbar! Der Bausatz enthält dabei alle Einzelkomponenten (außer Klebstoffe, Lötmaterial, etc.) – inklusive notwendiger Platinen und 3D-Druckteilen. Mit dem Erwerb unterstützt Du uns zudem bei der Weiterentwicklung der DIY Wetterstation.
Hier geht’s zum Shop ›Folgende Komponenten werden zum Zusammenbau des Sensor Moduls benötigt:

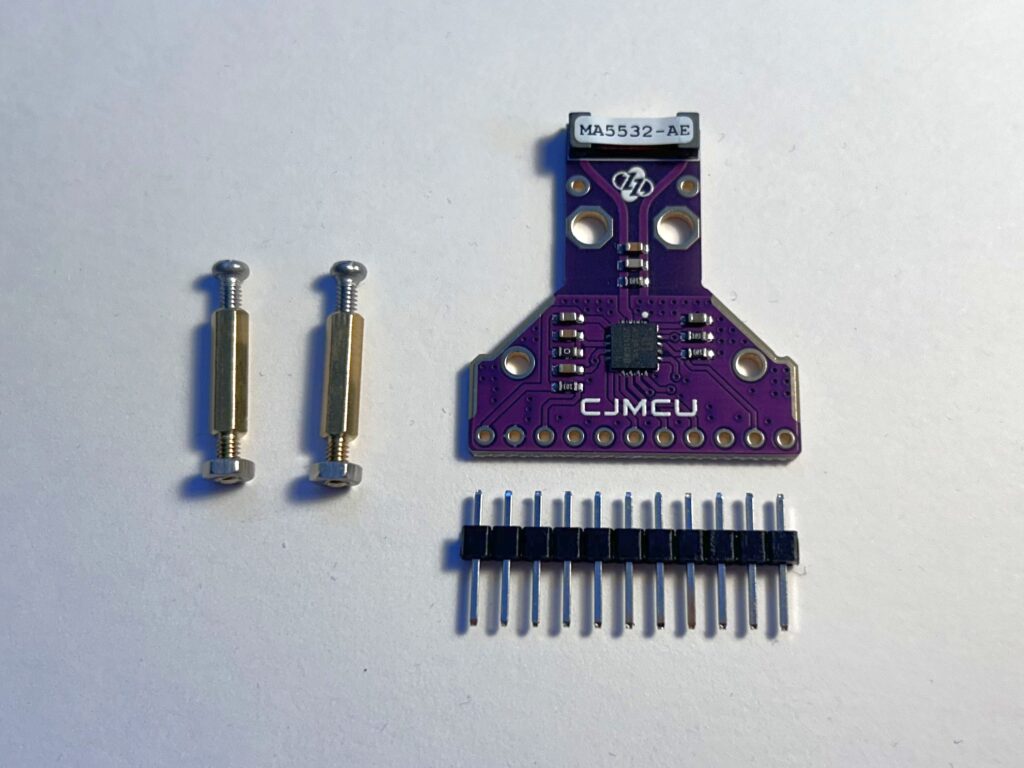

| Anzahl | Bauteil | Bezug |
|---|---|---|
| 1 Stk. | AS3935 Blitzsensor | Ali Express / Amazon |
| 2 Stk. | Hex Distanzhülse / Abstandshalter, M2, Thr 4mm, L 11mm | Ali Express / Amazon |
Nur zusammen mit Solar Sensor Modul
Der Sensor wird im Gehäuse und auf der Platine des Solar Sensor Moduls verbaut! Daher ist zwingend dieses Modul nötig, um auch das Blitz Sensor Modul zu nutzen!
Solar Sensor Moduls ›
Benötigtes Werkzeug und Verbrauchsmaterial
Zur Montage des Sensors wird folgendes Werkzeug und zusätzliches Verbrauchsmaterial benötigt:
- Kleine Spitzzange
- Kreuzschlitz Schraubendreher, Klein
- Platinenschutzlack (zur Wetterbeständigkeit – wichtig!)
Den Platinenschutzlack bekommt man im einschlägigen Elektronikfachhandel oder natürlich bei Amazon/Ali Express und Co. Hier einige Beispiele dazu:
- https://www.amazon.de/Isolierlack-Elektroniks-Transparent-Leiterplatten-Steuerplatinen/dp/B0G8GBC7WH
- https://www.amazon.de/Schutzbeschichtung-Schaltkreisdichtmittel-Komponentenisolierung-Feuchtigkeitsschutz-Platinenschutzlack/dp/B0G4JYSP42
- https://www.amazon.de/1DFAUL-Dichtungsmittel-feuchtigkeitsbest%C3%A4ndig-zuverl%C3%A4ssigen-elektronischer/dp/B0FH28QD3R
Montageanleitung

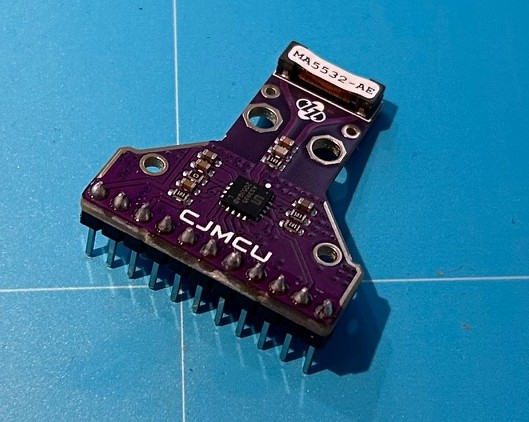

Zur Montage wird die mitgelieferte Stiftleiste an die Sensorplatine gelötet. Dabei zeigt die Seite mit der Antenne (wo der Aufkleber MA5532-AE klebt) nach oben!
Anschließend wird die Steuerungseinheit spannungslos geschaltet und das Blitzsensor-Modul auf den Steckplatz auf der Solarsensor-Platine gesetzt (Unterseite). Mit den beiden Hex Distanzhülsen / Abstandshaltern wird der Sensor fixiert.

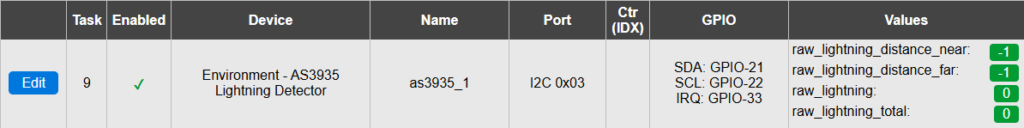

Nun wird die Steuerungseinheit wieder mit Strom versorgt. Nach dem Booten kann man sich per Webbrowser auf der Oberfläche der Wetterstation einloggen. Man wechselt auf den Tab Devices und schaut unter Nr. 9 (Blitzsensor) nach, ob der Sensor aktiviert („Enabled“) ist und auch Messwerte anzeigt (nur -1 falls gerade keine Blitzereignisse vorherrschen). Alternativ kann man den I2C Bus nach dem Sensor scannen, in dem man unter Tools –> I2C Scan schaut, ob ein AS3935 Lightning Detector mit der Adresse 0x03 angezeigt wird.
Fertig!
